在变电所安装火灾自动报警系统的设计中要特别注意火灾探测器的选择。电气设备工作间在火灾时置白烟对光线有散射作用，光电感烟探测器是利用光散射的原理制成的，在变电所控制室应优先选用光电感烟探测器，同时为了做到可视化，也可以选用感烟复合图像型火灾探测器。根据需要我们可选择保护范围大、抗干扰能力强的模拟量光电感烟探测器、红外对射型和感烟感温复合图像型火灾探测器，针对变电所的实际情况，对不同的方位使用了不同的火灾探测器。红外对射型和感烟感温复合图像型火灾探测器主要针对室顶梁高大于300mm的建筑，变电所的开关室根据实际情况选用其中一种或两种。在探测器的布局上主要采取局部监视方案，在财力条件允许的情况下尽量扩大保护范围。线路设计为耐热。耐燃布线，即所有传输线路采用耐热温度在105°C的非燃性绝缘材料的导线或电缆穿入具有阻燃性能的PVC硬塑料管保护。所用传输线应是双绞线，线间电容越小越好，线径不小于1mm2.

变电站可视化火灾预警系统说明

1、变电站自动火灾报警系统由可视化图像型火灾探测器、线型光束感烟探测器及带测温复合图像型火灾探测器组成，可以对主控室电气火灾，电缆夹沟、主变压器及油浸电抗器等设备早期烟火、温度异常等监测报警;

2、所有的图像型火灾探测器都能通过输入模块与消防火灾报警控制器联动，通过后线来控制水炮，能尽早判断火灾，井启动灭火系统;

3、图像型火灾探测器具有模拟接口的同时，也具有数字接口，可以通过数字网络与常规监控系统联动，可以在控制室看到火灾现场，进行可视化火灾确认;也可以向云服务器推送，在手机端也能看到火灾现场。

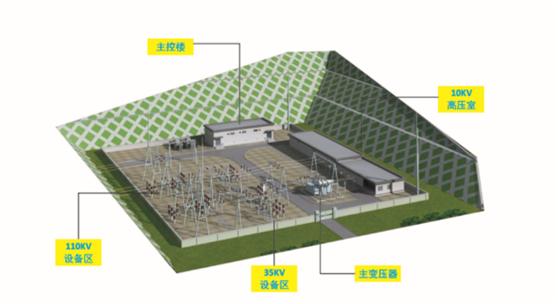

变电站易发生火灾的重点部位:

(1)主控制室(2)载波通讯室(3)10kV开关室、电容器室(4)室内外电缆沟、电竖井.变压器四周、消弧线圈等。

110KV设备区

主变压器;

作用是把1 10kV电压变为35kV和10kV的电压等级。

火灾风险:

变压器套管/油浸电抗器/消弧线圈/充油设备

火灾探测解决方案:

线型感温探测器/图像型火灾探測器/带测温感烟复合图像型火灾探测器

35KV设备区

这区域的设备包括:线路设备(断路器、隔离开关、电流互感器、电压互感器和避雷器等等)

母线和母线设备(断路器、隔离开关，电流互感器、电压互感器和避雷器等等)

这些设备的作用是把35kV电压等级的电能进行分配和传送。火灾风险

油浸电抗器/消弧线圈/电缆夹层/电缆夹沟

火灾探测解决方案

PT100测温探头/线型感温探测器/图像型火灾探测器/带测温感烟复合图像型火灾探测器

主控楼

功能:中央控制室(对全站设备进行控制操作)

继电保护室(保护全站设备的安全运行，迅速切除故障设备，确保这个系统的安全运行)

通信设备室(变电站与外界的联系)

蓄电池室等等(为控制设备、保护设备、通讯设备提供电源。火灾风险

电气设备/电缆夹层/电缆夹沟

火灾探测解决方案

气体火灾探测器/光电感烟探测器/线型感温探测器/图像型火灾探测器/带测温感烟复合图像型火灾探测器

联动控制

考虑到变电所离集镇较远，消防水源较为困难的实际情况，且普通的水消防、二氧化碳及泡沫灭火器难以扑灭电气火灾，易造成电气设备的污损。故变电站的电气火灾采用自动消防超细干粉炮或者压缩空气泡沫等灭火剂扑救。

10KV高压室

这区域的设备包括:线路设备(断路器、隔离开关、电流互感器、电压互感器和避雷器等等)

母线和母线设备(断路器、隔离开关、电流互感器、电压互感器和避雷器等等)

无功补偿设备(电容器、放电线圈等等)

这些设备的作用是把10kV电压等级的电能进行分配和传送。火灾风险

油浸电抗器/消弧线圈/电缆夹层/电缆夹沟

火灾探测解决方案

线型感温探测器/图像型火灾探测器/带测温感烟复合图像型火灾探测器

缆线选择

变电所是信号干扰源较多的地方，信号干扰强要做好防干扰措施。项目实施过程中各单元与火灾报警器，缆式探测器与层接线箱之间要求全部采用KVVP2x1.5防火屏蔽电缆连接，在接线箱引出的探测主干传输线(士SIG)均采用RVVP2x 1.5普通屏蔽电缆，其余线如声光、电话等全部采用BVR1.5普通塑料绝缘导线。为保证设备的正常运行，且所有屏蔽网连在一起，多点接地。
